CUDA 编程模型与内存层次：一份学习笔记

1 GPU 硬件模型

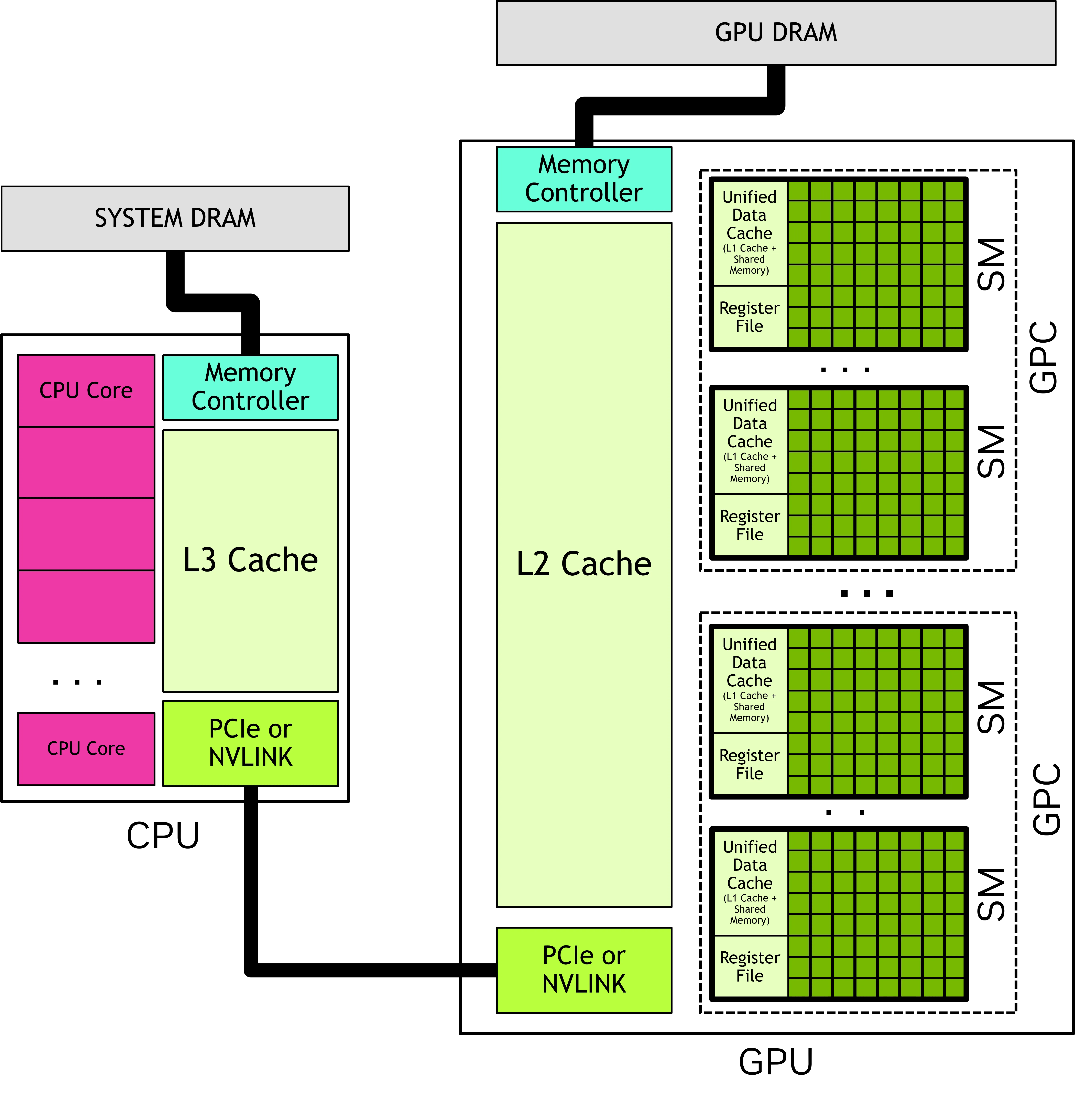

下图所示为 GPU 的硬件模型：

GPU 硬件模型 图片来源：https://docs.nvidia.com/cuda/cuda-programming-guide/01-introduction/programming-model.html#gpu-hardware-model

关键概念：

Streaming Multiprocessor(SM)：一个”自带计算 + 存储 + 调度”的小处理器。其内部大致有以下几类东西：

计算单元：CUDA cores（执行整数和单精度浮点 FP32 运算的基本单元）、FP64 单元（计算双精度浮点）、Tensor Cores（张量核心，专门加速矩阵乘法）、Special Function Units（特殊函数单元，算 sin、cos、exp、平方根这类超越函数）。
存储单元：Register File（寄存器文件，最快、最大的一块儿片上存储）、Shared Memory/L1 Cache（极快，shared memory 和 L1 缓存通常共用同一块物理存储，可以配置分配比例）、Constant Cache/Texture Cache（缓存只读的常量数据、纹理数据）。
调度单元：Warp Scheduler（warp 调度器，每个 SM 上通常有多个 scheduler，所以一个周期能发射好几个 warp 的指令）、Dispatch Unit（分发单元，配合 warp scheduler 把选中的指令分发到具体的执行单元）、Instruction Cache（指令缓存）。

GPU DRAM：显存，在 GPU 上被称为 global memory，物理上是用 HBM（High Bandwidth Memory）实现的。

GPC：Graphics Processing Cluster，SM 之上的一级硬件分组，GPC 内部的 SM 之间物理距离更近、互联更快。

2 CUDA 编程模型

CPU：host，其直连的内存称作 host memory
GPU：device，其直连的内存称作 device memory

CUDA 应用总是从 CPU 上开始执行，通过调用 kernel（一个跑在 GPU 上的函数）来触发 GPU 代码运行。kernel launch 会启动很多 threads 在 GPU 上并行执行代码。

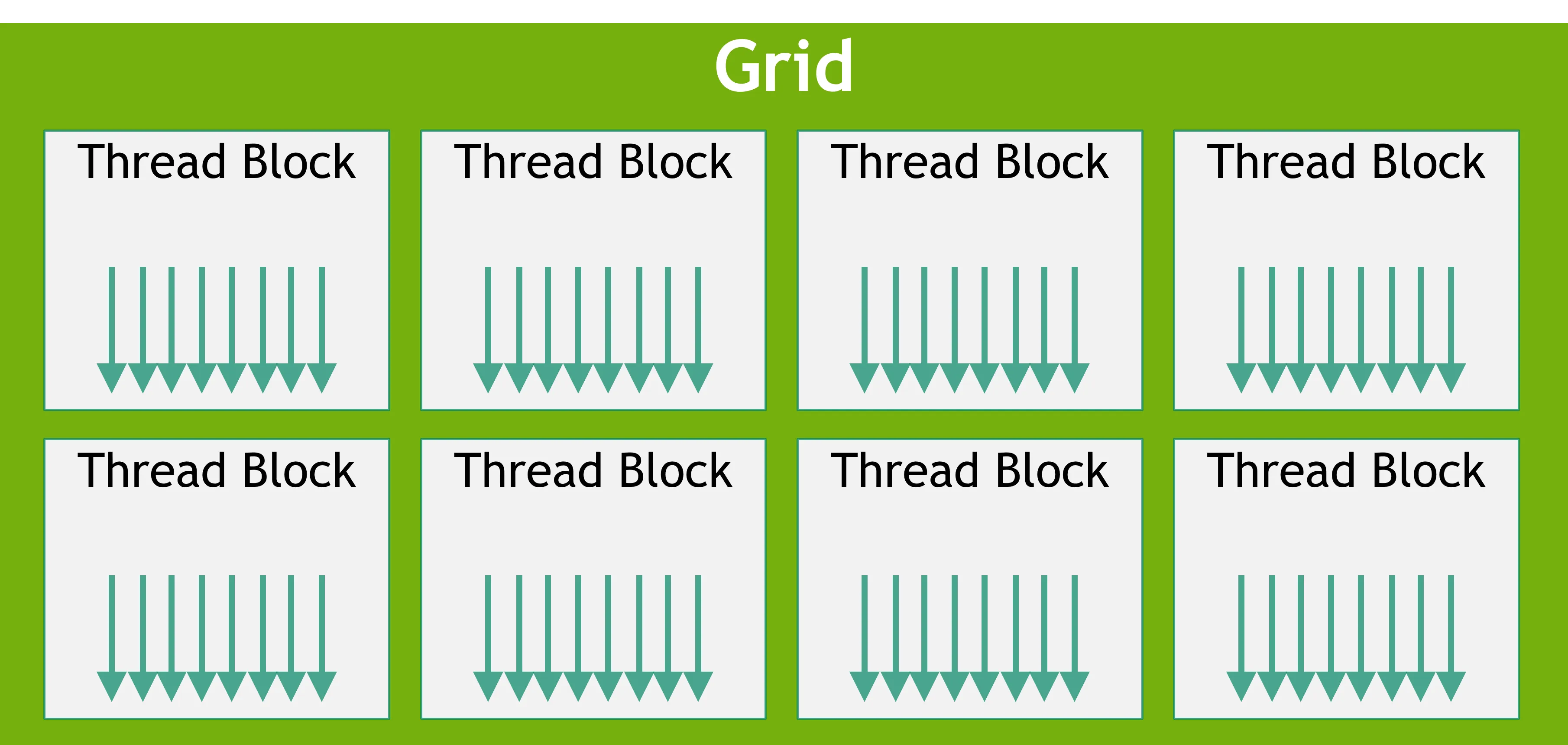

下图是 CUDA GPU code 的编程模型： CUDA 编程模型 图片来源：https://docs.nvidia.com/cuda/cuda-programming-guide/01-introduction/programming-model.html#thread-blocks-and-grids

threads 被组织成 blocks，blocks 被组织成一个 grid。在一个 thread block 中，32 个 threads 被组织成一个 warp，它是执行时的调度单元；在 SIMT（Single-Instruction Multiple-Threads）中，一个 warp 中的所有 threads 会执行相同的 kernel code。

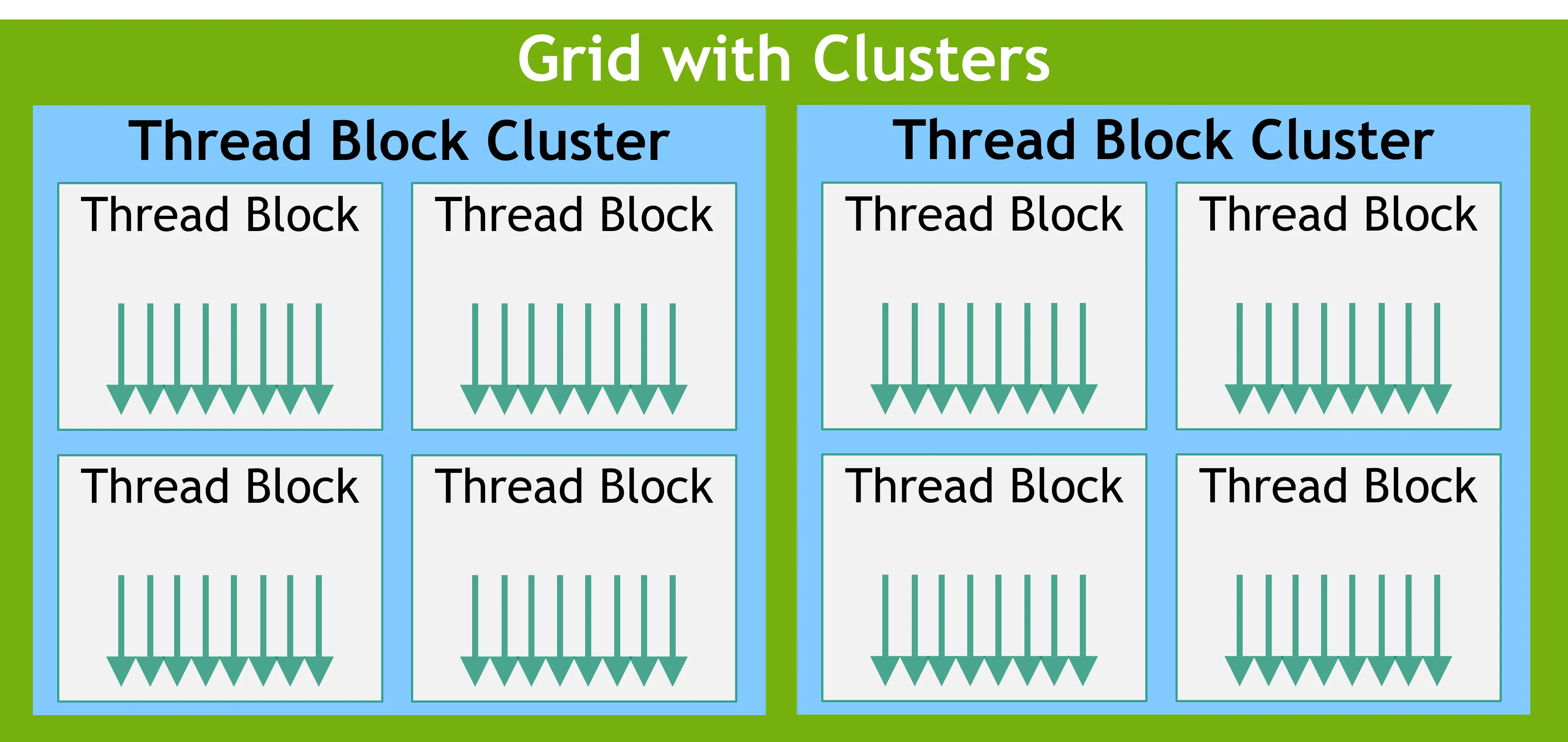

从 Hopper 架构开始，GPU 进一步引入了 cluster 编程层次： CUDA 编程模型 with cluster 图片来源：https://docs.nvidia.com/cuda/cuda-programming-guide/01-introduction/programming-model.html#thread-block-clusters

一个线程块（thread block）中的所有线程都在同一个 SM 上执行，block 一旦被分配，就整个驻留在某一个 SM 上。

一个簇（cluster）中的所有线程块都在同一个 GPC 上执行。由于物理距离近，它们之间可以做 distributed shared memory（跨 block 直接访问彼此的 shared memory）和 cluster 级别的同步，带来更快的实现，这一点在第 3 节的内存层次中还会提到。

下面我们把编程模型和 GPU 硬件模型对应一下：

编程模型	硬件
thread	CUDA core / lane
warp	调度单位（32 lane 锁步），Warp Scheduler
block	驻留在一个 SM 上
cluster	驻留在一个 GPC 上
grid	整张 GPU

3 内存层次

我们先从编程模型上看一下内存的层次：

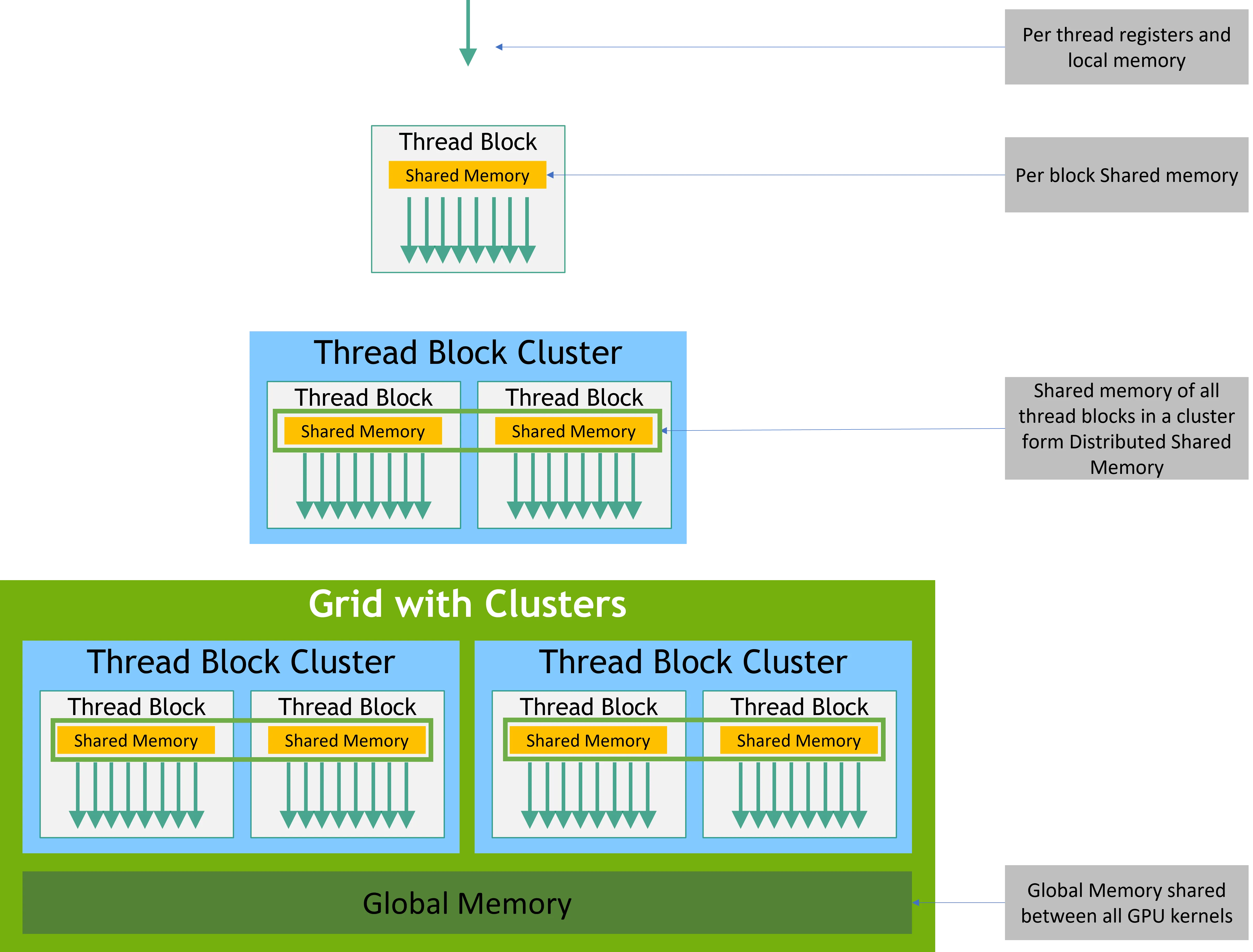

编程模型角度的内存层次 图片来源：https://docs.nvidia.com/cuda/cuda-c-programming-guide/#memory-hierarchy

从 GPU 的真实物理内存角度，内存从慢到快、从大到小有：

系统内存(CPU DRAM / host memory)
   ↕ 跨 PCIe / NVLink 传输(慢,延迟高)
------------------ 以下是 GPU -----------------------
Global Memory(全局显存)= 物理上是 HBM(或旧卡GDDR)
   - 所有 SM/线程可访问、大(几十GB)、持久(跨kernel)
   - local memory 也在这里(线程私有但一样慢)
L2 Cache(全GPU共享，自动加速global memory访问)
---------- 以下在每个 SM 内部(片上，极快)---------------
L1 Cache / Shared Memory(共用物理空间，可配比例，也被称为 SRAM)
   - Shared Memory:block 内共享、极快、临时(随block消失)
Registers(寄存器)
   - 每线程私有、最快、最小
   - 不够用会溢出到线程 local memory(变慢)

另有:Constant Memory(只读、有专门缓存)、Texture Memory(只读、图形用)

速度排序：寄存器 > shared memory > L2 缓存 > global memory（HBM）> 跨 PCIe/NVLink 的系统内存。

把 global memory 的数据搬到 SM 片上 memory 复用是优化应用性能的有效方法。

4 其他问题

4.1 为什么要引入 warp 这一概念

答案：warp 是硬件为了效率而做的一个”打包”设计，直接用单个 thread 管理会低效到无法接受。

GPU 会有成千上万个线程同时跑，如果每个 thread 都完全独立管理：

会有巨大的”控制”硬件成本（如果每个线程都独立地取指令、解码，那就需要成千上万套”取指令 + 解码”的控制电路）。使用 warp 之后，取一次指令、解码一次，就能供 32 个线程一起用，控制成本一下降到 1/32，把省下来的芯片面积，全用来堆”计算单元”。
降低调度成本，否则要管几千个独立线程，负担太重。
因为 32 个线程是作为一个 warp 一起访存的，硬件可以把它们对连续地址的访问合并成一次大的高效传输。如果线程完全独立、各自随机时刻访存，就没法合并了，内存效率会大幅下降。

那为什么 warp 设为 32 而不是更大的数字呢？

我们知道 warp 里所有线程同时执行同一条指令，假设一个 if 条件，warp 里一半线程满足（要执行 if 里的代码）、一半不满足。因为 32 个线程必须”一起走”（只有一套控制逻辑），硬件没法让两半真正同时走不同的路。它的处理方式是：
- 先执行 if 分支：让满足条件的那 16 个线程执行，不满足的 16 个线程被”屏蔽（masked off）“——它们在旁边”空转”、不干活、等着。
- 再执行 else 分支：反过来，让另外 16 个线程执行，刚才那 16 个被屏蔽。
- 也就是说：两个分支不是并行的，而是”串行”地一个一个走完，每次只有一部分线程在真正干活，另一部分在空等。如果 warp 太大（比如 128）的话，一旦线程要走不同分支（warp divergence），一大批线程被迫串行，浪费严重。
block 线程数最好设成 warp 线程数的倍数，否则最后一个 warp 会有一些”空位（unused lanes）“。如果 warp 线程数设置得很大，block 线程数的设置就会不灵活；而且 block 线程数如果过大，可能影响性能，因为 SM 上也许没有足够的 register。

4.2 block / warp 在 SM 上是如何执行的呢

驻留（resident）的 warp：一个 SM 上可以同时驻留很多个 warp。

当 block 被分配到 SM 上时，block 里的所有 warp 都”住进”了这个 SM。一个 SM 可以同时容纳多个 block、几十个 warp（具体数量看硬件，比如常见的一个 SM 最多驻留 64 个 warp）。这些 warp 都”活着”、都在 SM 上，各自保留着自己的状态（寄存器等）。它们是”待命”或”轮流执行”的状态。
正在发射/执行（issuing）的 warp：某一瞬间，SM 实际执行的是少数几个 warp。

SM 内部有若干个”warp scheduler（warp 调度器）“和执行单元。每个时钟周期，warp scheduler 从”驻留的众多 warp”里，挑出”准备好了的”warp，发射它们的指令去执行。现代 SM 通常有多个 warp scheduler（比如 4 个），所以一个周期可以发射好几个 warp 的指令，但也就是少数几个，不是全部几十个。
GPU 通过”延迟隐藏”（latency hiding）机制获得高性能。

让一个 SM 上驻留很多 warp。当 warp A 发起内存访问、开始等待时，SM 立刻切换去执行 warp B；warp B 又等了，就切到 warp C……等一圈回来，warp A 的数据可能已经到了，继续执行。这样，SM 的计算单元几乎一直有活干（总有某个 warp 是”准备好了的”），内存访问的漫长等待，被”切换到别的 warp 干活”给掩盖（hide）掉了，这就是 latency hiding。

4.3 Tensor Core 为何能加速矩阵乘

答案：CUDA core 的一条指令只做一次标量乘加，而 Tensor Core 的一条指令直接做一个小矩阵的乘加 D = A × B + C，把成百上千次乘加压缩进一条指令、几个周期里完成。

具体来说：

指令与控制开销被摊薄。用 CUDA core 算矩阵乘，每个 lane 每周期只能出 1 次 FMA，M×N×K 次乘加就要发射 M×N×K/32 条指令，取指、解码、寄存器读写的开销全部按乘加次数线性增长。Tensor Core 是 warp 级指令（如 mma.m16n8k16），一条指令就是 16×8×16 = 2048 次乘加，控制开销被均摊到几乎为零。
数据复用发生在硬件内部。Tensor Core 内部是一个乘加阵列，A 的一行、B 的一列被读进来后会同时喂给多个乘法器复用。用 CUDA core 时，同一个元素要被反复从寄存器文件里读出来，而寄存器读带宽恰恰是真正的瓶颈；Tensor Core 把这部分复用搬到了硬件里。
低精度输入 + 高精度累加。输入用 FP16/BF16/FP8（甚至 INT8/FP4），累加用 FP32。位宽小 → 单个乘法器面积小 → 同样芯片面积能塞下多得多的乘法器，同时读操作数的带宽需求也同比下降；而累加保持 FP32，精度损失可控。

所以它的加速不是”频率更高”，而是用一条指令换掉了大量指令，并把操作数复用做进了硬件。

代价是它只对矩阵乘/卷积这类形状规整的运算有效：矩阵维度要对齐到固定的 m/n/k 倍数，数据在 shared memory 里的布局也要配合（ldmatrix、swizzle 避免 bank conflict）。而且 Tensor Core 算得太快，很容易变成”喂不饱”——数据搬运跟不上就会空转，这也是为什么要用 shared memory 分块、异步拷贝（cp.async / Hopper 的 TMA）来做流水，让搬数据和计算重叠起来。

补充：那么为什么”低精度输入 + 高精度累加”这个组合是可行的？本质是乘法和累加对精度的需求根本不同：

乘法这一步其实不损失精度。FP16 尾数 11 bit，两个 FP16 相乘，乘积尾数最多 22 bit，完全放得进 FP32 的 24 bit 尾数里。所以 a × b 是精确的，误差只来自输入本身的量化（相对误差 ~1e-3），而且这个误差是”一次性”的，不会被放大。
累加才是误差真正累积的地方。点积要连加 K 次（K 常有几千），误差随 K 增长（随机情况下 ~√K）。更要命的是 swamping（大数吃小数）：partial sum 越加越大，而 FP16 只有 ~1e-3 的相对精度，后面那些小的增量会被直接舍掉。K = 4096 时用 FP16 累加，结果可能错得离谱。所以累加器必须够宽。
输入降到 FP16/BF16 在深度学习场景可以忍。神经网络的权重和激活有大量冗余，后面还接归一化和非线性；训练时梯度噪声本来就远大于 1e-3 的量化误差。BF16 更进一步：它保留 FP32 的 8 bit 指数（动态范围完全一致），只砍尾数，所以不容易上溢/下溢，训练时不需要 loss scaling，这也是它后来比 FP16 更流行的原因。

还有一点容易被忽略：Tensor Core 内部通常不是”逐次 FP32 相加”，而是把 K 个乘积在更宽的中间精度里一次性加完再 round 一次。所以它的数值精度往往比 CPU 上串行的 FP32 累加还好。
